化学撹拌機の経験豊富なサプライヤーとして、私はこの分野の多様な応用と進歩を目撃し、その一部になれる特権に恵まれてきました。化学撹拌機は、化学製造から食品加工まで、さまざまな産業に不可欠な機器であり、その種類は特定のプロセス要件を満たすように設計されています。このブログでは、市場で入手可能なさまざまな種類の化学撹拌機と、それらがどのように特有の目的を果たすのかについて詳しく説明します。
1. トップエントリー撹拌機

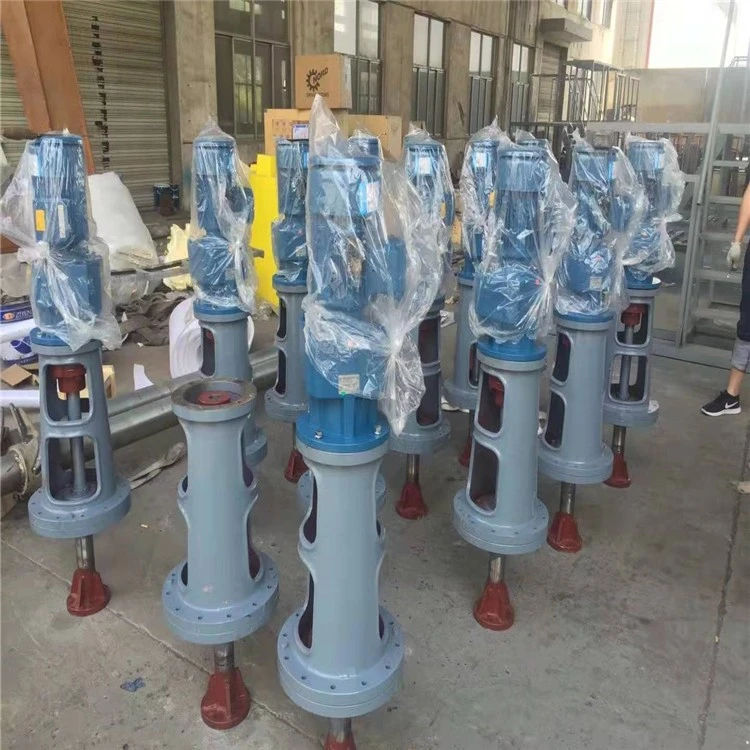

トップエントリー撹拌機はおそらく最も一般的なタイプの化学撹拌機です。名前のとおり、タンクや容器の上部に設置されます。このタイプの撹拌機は通常、モーター、ギアボックス、およびインペラが取り付けられた撹拌機シャフトで構成されます。
モーターは、シャフトとインペラを回転させるのに必要な動力を供給します。ギアボックスは、プロセス要件に応じてインペラの回転速度を調整するために使用されます。さまざまな形状やサイズの羽根車が、タンク内を撹拌する役割を果たします。
トップエントリー撹拌機は汎用性が高く、液体中の固体のブレンド、混合、懸濁など、幅広い用途に使用できます。小型タンクと大型タンクの両方に適しており、メンテナンスや修理が容易な設計になっています。たとえば、化学製造プラントでは、さまざまな化学物質を混合して均一な溶液を形成するためにトップエントリー撹拌機がよく使用されます。
2.横型撹拌装置
タンク側面にサイドエントリー型の撹拌装置を設置しています。これらの撹拌機は通常、トップエントリー撹拌機が実用的ではなく、費用効果も高くない大型タンクで使用されます。
サイドエントリー型撹拌機は通常、トップエントリー型撹拌機に比べて小型のモーターとインペラを備えています。その設計により、タンク内に水平の流れパターンを作り出すことができ、石油やガスなどの産業におけるバルク貯蔵タンクの混合やブレンドなどの用途に最適です。
サイドエントリー型撹拌装置の利点の 1 つは、過度の泡立ちや飛び散りを引き起こすことなく高速で動作できることです。このため、安定した液面を維持することが重要な用途に適しています。たとえば、大型の石油貯蔵タンクでは、沈殿を防止し、貯蔵油の均一な品質を確保するためにサイドエントリー撹拌機が使用されています。
3. ボトムエントリー撹拌機
底部入口撹拌機はタンクの底部に設置されています。トップエントリーやサイドエントリーの撹拌機ほど一般的ではありませんが、垂直方向の流れと底部からの撹拌が必要な特定の用途で使用されます。
ボトムエントリー撹拌機は、液体の流れを妨げないため、タンクを完全に空にする必要があるプロセスでよく使用されます。タンクの底に固形物の蓄積を防ぐ必要がある用途にも使用できます。たとえば、一部の廃水処理プラントでは、沈殿物を懸濁状態に保ち、処理タンクの底に沈殿するのを防ぐために、底部入口撹拌機が使用されています。
4.化学反応器撹拌機
化学反応器撹拌機は、化学反応器で使用するために特別に設計されています。これらの反応器は化学反応が起こる容器であり、撹拌機は反応物の適切な混合、熱伝達、物質移動を確保する上で重要な役割を果たします。
化学反応器の撹拌機には、反応の種類と反応物の特性に応じてさまざまな設計があります。たとえば、均一な反応を起こす必要があるバッチ反応器では、反応物の完全な混合を確実にするために、特定のインペラ設計を備えた高速撹拌機を使用できます。連続撹拌タンク反応器 (CSTR) では、撹拌機は反応器内の流量と混合を一定に維持して定常状態の運転を達成するように設計されています。
化学反応器の撹拌機に使用される材料も、化学反応で頻繁に遭遇する腐食性や高温の条件に耐えられるように慎重に選択されています。撹拌機のシャフトとインペラの構造には、ステンレス鋼、チタン、その他の耐食性材料が一般的に使用されます。
5. ポータブル撹拌機
ポータブル撹拌機は小型、軽量で、ある場所から別の場所に簡単に移動できます。これらは通常、小規模な混合用途、または別のタンクや容器での一時的な使用に使用されます。
ポータブル撹拌機は、使用される要件や環境に応じて、電気、空気、またはバッテリーで駆動できます。研究室、食品加工厨房、小規模な化学作業場でよく使用されます。たとえば、実験室環境では、実験用に少量の化学薬品を混合するためにポータブル撹拌機を使用できます。
6. スタティックミキサー
スタティック ミキサーは、可動部品を持たない受動的撹拌機の一種です。代わりに、バッフルや混合要素などの一連の静的要素を通る流体の流れに依存して混合を実現します。
スタティックミキサーは、低粘度の流体を効率的に混合することができ、連続フロープロセスでよく使用されます。コンパクトで設置が簡単で、メンテナンスも最小限で済みます。たとえば、2 つ以上の流体を連続的に混合する必要がある化学パイプラインでは、スタティック ミキサーを設置することで、大規模で複雑な撹拌システムを必要とせずに均一な混合を確保できます。
適切な化学撹拌機の選択
目的の結果を達成するには、用途に適したタイプの化学撹拌機を選択することが重要です。この決定を行う際には、次のようないくつかの要素を考慮する必要があります。
- プロセス要件: ブレンド、混合、固体の懸濁、または化学反応の実行などのプロセスのタイプによって、必要な撹拌機のタイプが決まります。たとえば、液体中に重い固体を懸濁する必要がある場合、高せん断撹拌機が必要になる場合があります。
- タンクのサイズと形状: タンクまたは容器のサイズと形状は、撹拌機の選択に影響します。大型タンクにはサイドエントリーまたは複数のトップエントリー撹拌機が必要な場合がありますが、小型タンクにはポータブルまたはトップエントリー撹拌機が適している場合があります。
- 流体の特性: 混合する流体の粘度、密度、化学的特性も撹拌機の選択に影響します。高粘度の流体では、適切な混合を達成するために、特定のインペラ設計を備えたより強力な撹拌機が必要になる場合があります。
- 動作条件: 温度、圧力、腐食性物質の存在などの要因は、撹拌機の材質や設計に影響します。たとえば、高温で腐食性の環境では、耐食性材料で作られた化学反応器撹拌機が必要になります。
ご質問がある場合、または適切な製品を選択する際にサポートが必要な場合化学撹拌機あなたのアプリケーションについて、私がお手伝いさせていただきます。当社の専門家チームは化学撹拌の分野で豊富な経験があり、お客様の特定のニーズに合わせてカスタマイズされたソリューションを提供できます。小規模な新興企業であっても、大企業であっても、当社はお客様の要件を満たし、期待を超える高品質の撹拌機を提供することに全力を尽くしています。化学撹拌のニーズについて話し合い、お客様のビジネスに最適なソリューションを探索するには、当社までお問い合わせください。
参考文献
- RH ペリー & DW グリーン (2008)。ペリーの化学工学者ハンドブック。マグロウヒルプロフェッショナル。
- JH ラシュトン、EW コスティッチ、HJ エベレット (1950)。混合羽根の動力特性。化学工学の進歩、46(7)、395-404。
